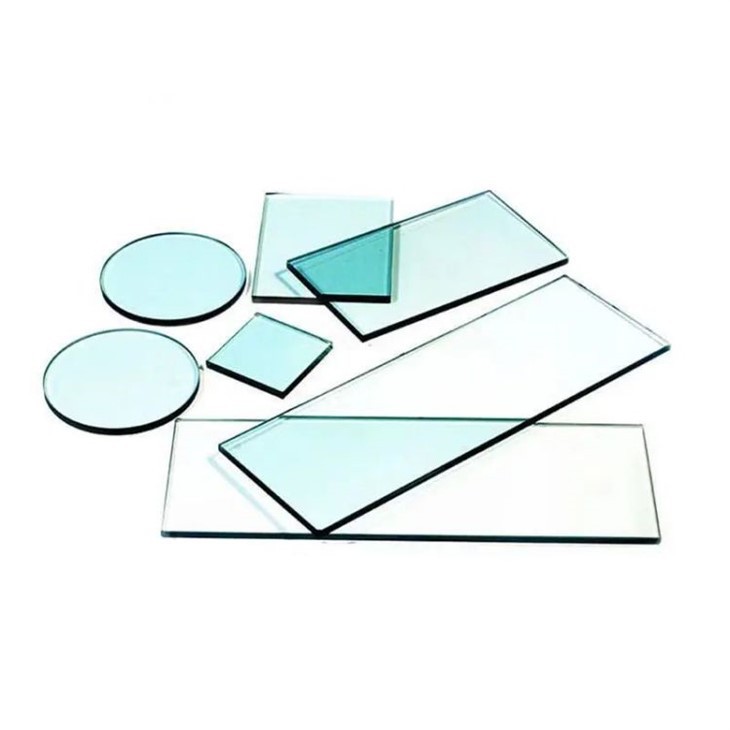

Espejo divisor de haz para divisores de haz de interferometría

Un espejo divisor de haz es un dispositivo óptico que separa un haz de luz incidente en dos o más haces separados. Los divisores de haz suelen utilizar espejos medio plateados u otros materiales semitransparentes para dividir un haz de luz en componentes reflejados y transmitidos, cada uno de los cuales contiene una parte de la energía de la luz. Algunas aplicaciones típicas incluyen interferometría, microscopía de fluorescencia, espectroscopía e imágenes OCT.



Proporcionamos divisores de haz que pueden lograr cualquier relación de división de 50/50 a 95/5 para optimizar la distribución de la luz según las necesidades de su aplicación. Nuestros divisores de haz no polarizantes tienen revestimientos de amplio espectro para un funcionamiento en el rango visible a infrarrojo cercano, mientras que los divisores de haz polarizante y de banda ultraancha también están disponibles para usos más especializados. Nos enorgullecemos de personalizar cada divisor de haz según sus necesidades, ya sea un divisor de haz de placa estándar o un diseño más complejo. Nuestros ingenieros de aplicaciones trabajan con su equipo para especificar la solución óptima y construimos asociaciones confiables a largo plazo con los clientes.



Contáctenos hoy para analizar cómo podemos optimizar una solución de divisor de haz para su interferómetro, sistema láser, microscopio u otro instrumento de precisión. Esperamos convertirnos en su proveedor de confianza de componentes ópticos de alta calidad.



Características

- Relación de división precisa

- Sin tinte/ Color neutro/ Ópticamente transparente

- Baja pérdida óptica

- Desviación de haz igual

- Alto umbral de daño

- Distorsión de frente de onda mínima



Parámetros

nombre del producto	Espejo divisor de haz
Sustrato	B270 o personalizado
CWL	400-700 nm
AIO	45 grados
Dimensión	15*15*1,2 o personalizado
Tolerancia de diámetro	±0.1mm
Espesor	1,2 mm ±0,1 mm
Transmitancia	70 por ciento
reflexivo	30 por ciento
Calidad de la superficie	60/40
Paralelismo	<1 arc min
Precisión de superficie	λ/4 @632.8nm





Curva de transmisión de espectro



Aplicaciones

Los espejos divisores de haz permiten muchas aplicaciones que requieren separar, manipular, recrear y medir la luz. Son un componente fundamental para el control de caminos y señales ópticas. Los principios como la interferometría, la espectroscopia y la conmutación óptica dependen de los divisores de haz para funcionar.

- Interferometría

- Microscopia óptica

- Espectroscopia

- Aplicaciones láser

- Imágenes ópticas

- Fibra óptica

- Metrología



¿Qué dispositivos ópticos separan la luz?

Aparte del espejo divisor de haz que hemos presentado, se utilizan varios otros dispositivos ópticos para propagar o dispersar la luz en sus longitudes de onda componentes. Algunos dispositivos típicos de dispersión de luz incluyen:



• Prismas: cuando la luz blanca entra en un prisma, las longitudes de onda se separan debido a las diferencias en el índice de refracción de los diferentes colores. Las longitudes de onda más cortas (azul) se doblan más que las longitudes de onda más largas (rojo). Esto da como resultado que el haz de luz se extienda en el espectro visible. Los prismas de dispersión se utilizan en instrumentos como espectrómetros y espectrofotómetros.



• Rejillas de difracción: una rejilla de difracción contiene miles de rendijas o ranuras estrechamente espaciadas que difractan diferentes longitudes de onda de luz en diferentes ángulos. Las longitudes de onda más cortas se separan más que las longitudes de onda más largas, dispersando la luz en el espectro. Las rejillas de difracción son un componente vital de los espectrómetros y otros dispositivos para medir la longitud de onda y la intensidad.



• Lentes refractivas: las lentes convexas dispersan ligeramente la luz blanca debido a las diferencias en la refracción de las distintas longitudes de onda. Si bien es menor que un prisma, el efecto es medible y se usa en algunos diseños de espectrómetros. Una lente enfoca cada longitud de onda a un punto marginalmente diferente, lo que resulta en cierto grado de dispersión de la luz. Dos lentes convexas delgadas, conocidas como doblete de lentes, aumentan la distribución.



• Rejillas de difracción reflectantes: algunas rejillas utilizan la reflexión en lugar de la transmisión, con ranuras o rendijas grabadas en una superficie espejada. Funcionan de manera similar a las redes de transmisión, pero pueden lograr una mayor dispersión en diseños más compactos. Las rejillas reflectantes se encuentran en espectrómetros de alta resolución.



• Grisms: un grism combina un prisma y una rejilla en un solo elemento óptico, diseñado para proporcionar dispersión sin desviar mucho la trayectoria de la luz. La rejilla en una o más superficies de prisma aumenta la distribución mientras que el prisma realinea la luz dispersada casi en la misma dirección de salida que la entrada. Los grisms permiten la dispersión sin caminos ópticos demasiado largos.



• Rejillas Echelle: una rejilla Echelle utiliza una molienda gruesa con un ángulo pronunciado para superponer múltiples órdenes de espectro. Proporciona mayor resolución y dispersión que una rejilla de difracción de un solo orden. Las rejillas Echelle son típicas en los espectrómetros astronómicos de alto rendimiento.
